Titanium Bar – Logam Fleksibel dan Berkekuatan Tinggi untuk Kebutuhan Anda

Mengapa Titanium Bar Mengungguli Logam Konvensional

Batangan titanium memberikan rasio kekuatan terhadap berat yang tak tertdaningi—hingga dua kali lipat baja tahan karat 316L—sekaligus menahan korosi pada air laut, klorin, dan cairan tubuh. Apakah aplikasi tersebut merupakan pengikat ruang angkasa yang bersertifikat ASTM B348 , implan ortopedi yang diatur oleh ASTM F136 dan ISO 5832-3 , atau rumah pemberat laut dalam dengan kedalaman 6.000 m, batangan titanium memberikan integritas struktural yang tidak dapat ditdaningi oleh logam lain yang layak secara komersial dengan berat yang sebdaning.

Pdanuan ini menyajikan data mekanis, perbandingan kelas demi kelas, aplikasi spesifik industri, pertimbangan pemesinan, dan jawaban atas pertanyaan pengadaan yang paling mendesak—sehingga teknisi dan pembeli dapat menentukan stok batangan yang benar sejak pesanan pertama.

Klasifikasi Materi dan Nilai Utama

Stok batangan titanium dikategorikan menjadi nilai murni komersial (CP). dan nilai paduan titanium . Keempat tingkat CP (Kelas 1–4) hanya berbeda dalam kandungan oksigen dan zat besi; nilai paduan memperkenalkan elemen seperti aluminium dan vanadium untuk merekayasa profil mekanis tertentu.

Tingkat 1 – Kemampuan Bentuk Maksimum

Kekuatan Tarik Utama (UTS): minimum 240 MPa; Kekuatan Hasil: minimum 170 MPa; Massa jenis: 4,51 g/cm³. Bilah kelas 1, diatur oleh ASTM B348 Kelas 1 , adalah nilai CP paling lembut. Ini lebih disukai untuk lembaran pipa pabrik desalinasi, pelapis reaktor kimia, dan pelapis arsitektural yang memerlukan pembentukan dingin.

Kelas 2 – Pekerja Keras Tujuan Umum

UTS: minimal 345 MPa; Kekuatan Hasil: minimum 275 MPa; Perpanjangan: minimal 20%. Grade CP yang paling banyak stoknya. Aplikasinya meliputi penukar panas bawah laut lepas pantai, poros baling-baling laut, dan peralatan pemrosesan elektrokimia. ASTM B348 Kelas 2 dan ISO 9001 sertifikasi pabrik adalah persyaratan standar.

Kelas 4 – Titanium CP Kekuatan Tertinggi

UTS: minimal 550 MPa; Kekuatan Hasil: minimal 483 MPa. Digunakan dalam komponen implan bedah dan pipa kimia bertekanan tinggi di mana elemen paduan harus dihindari karena alasan biokompatibilitas atau korosi.

Kelas 5 (Ti-6Al-4V) – Standar Emas Dirgantara dan Medis

UTS: minimal 950 MPa; Kekuatan Hasil: minimum 880 MPa; Kepadatan: 4,43 g/cm³; Batas Kelelahan (10⁷ siklus): ~620 MPa. Paduan alfa-beta mengandung 6% aluminium dan 4% vanadium. Diatur oleh ASTM B348 Kelas 5 untuk bar industri dan AMS 4928 untuk luar angkasa. Ini mendominasi penempaan bilah turbin, rangka struktur pesawat, lengan suspensi mobil balap, dan batang ortopedi siklus tinggi.

Kelas 23 (Ti-6Al-4V ELI) – Penyempurnaan Tingkat Implan

UTS: minimal 860 MPa; Kekuatan Hasil: minimum 795 MPa; Kandungan oksigen ≤ 0,13% berat. Bahan kimia Extra-Low Interstitial (ELI) mengurangi oksigen, nitrogen, dan besi untuk meningkatkan ketangguhan patah dan ketahanan lelah dalam lingkungan pembebanan siklik. Standar wajib untuk implan ortopedi penahan beban: ASTM F136 dan ISO 5832-3 . Digunakan pada batang pinggul femoralis, sangkar interbody tulang belakang, dan palang penyangga gigi.

Kelas 7 (Ti-0.2Pd) – Ketahanan Kimia Unggul

Penambahan paladium (0,12–0,25%) secara dramatis menurunkan laju korosi dalam asam pereduksi seperti asam klorida dan sulfat. Lebih disukai untuk peralatan proses kimia yang Kelas 2 akan mengalami korosi celah. Diatur oleh ASTM B348 Kelas 7 .

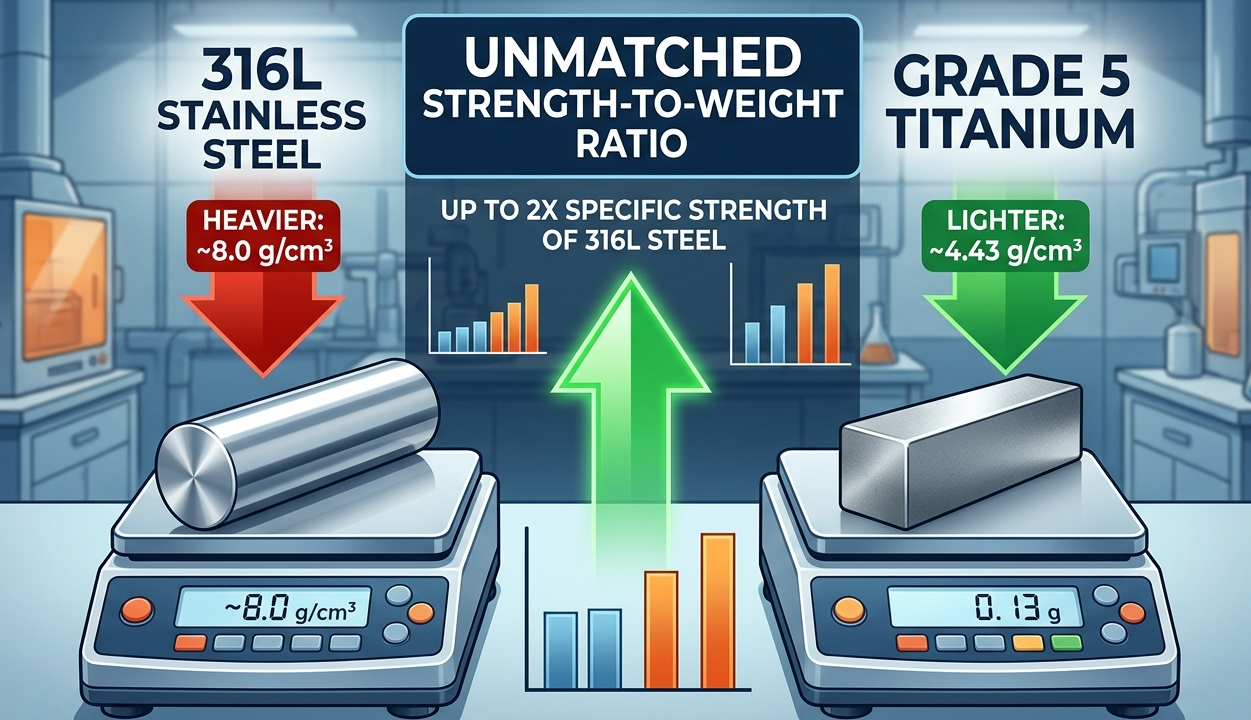

Data Kinerja Mekanis: Batangan Titanium vs. Baja Tahan Karat 316L

Tabel di bawah ini memungkinkan analisis substitusi langsung. Semua nilai titanium mengacu pada batang anil per ASTM B348; Nilai 316L merujuk pada batang anil ASTM A276.

Poin utama: Batangan titanium kelas 5 mencapai kekuatan spesifik 3,5× lebih tinggi dari baja tahan karat 316L sekaligus berbobot 45% lebih ringan per satuan volume—keuntungan yang menentukan bagi struktur yang beratnya kritis.

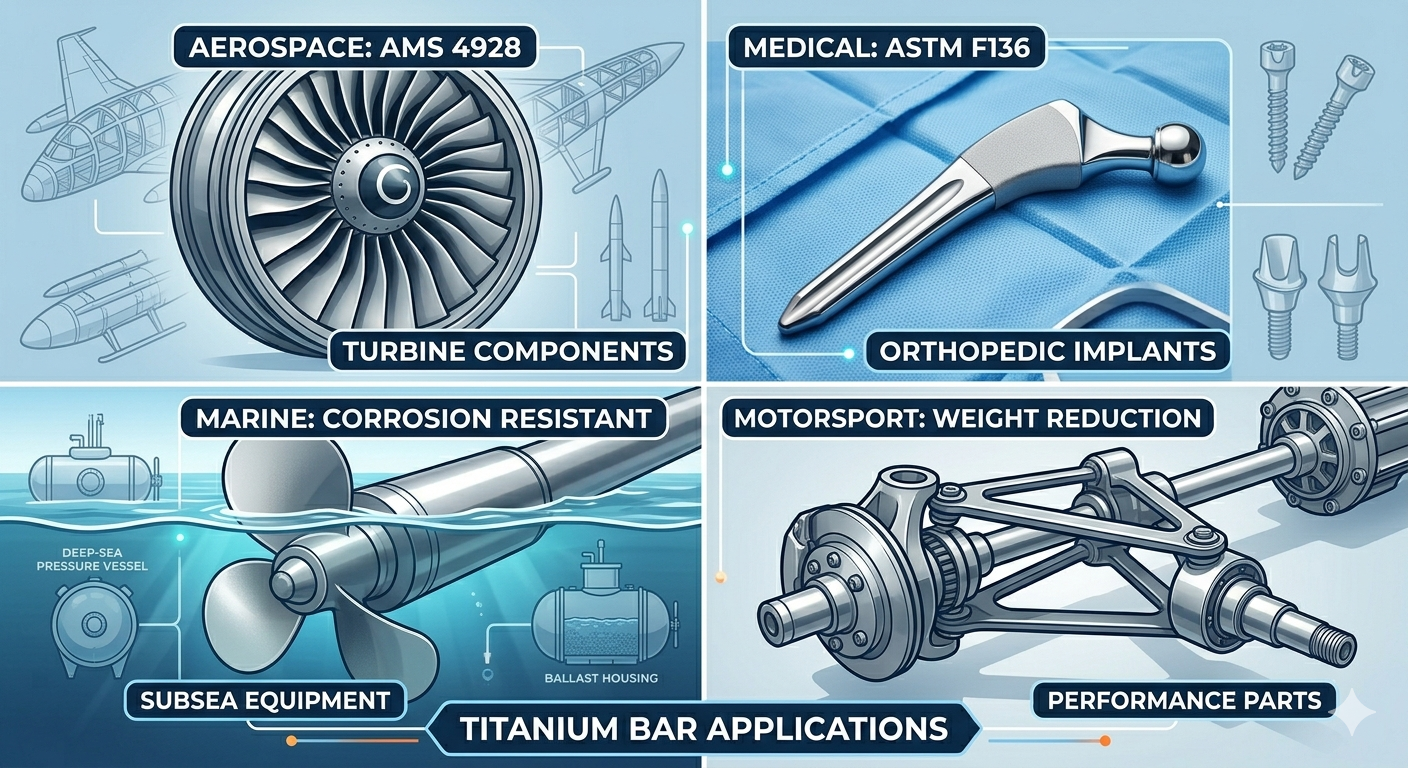

Penerapan Khusus Industri dan Standar Pemerintahan

Dirgantara dan Pertahanan

Batangan titanium menyumbang sekitar 15-20% dari berat struktural pada pesawat komersial generasi berikutnya. Aplikasi penting meliputi:

• Pengencang dan baut badan pesawat (Kelas 5, AMS 4928 , seri NAS 1352) — mengganti baut baja dengan sepertiga penalti berat
• Penempaan cakram kompresor dan turbine blade root bars ( AMS 4928 / AMS 4965 ) diberi nilai hingga 315 °C terus menerus
• Rumah aktuator hidrolik dan landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Batang badan pesawat rudal hipersonik (kelas 5 atau Beta-C, ASTM B348 Kelas 19 )

Implan Medis dan Ortopedi

Kemampuan osseointegrasi Titanium—ikatan langsung ke tulang hidup tanpa antarmuka jaringan fibrosa—menjadikannya tak tergantikan dalam implan penahan beban. Batang kelas 23 ( ASTM F136, ISO 5832-3 ) diamanatkan untuk:

• Batang pinggul femoralis dan acetabular shell blanks — machined from 50–80 mm diameter bar
• Sekrup pedikel tulang belakang dan interbody cage frames — torque-critical thread roots require tight fatigue data
• Batang penyangga implan gigi digiling dengan sistem CAD/CAM — Kelas 4 atau Kelas 23 per ISO 10271
• Pelat fiksasi trauma dan kuku intramedulla — dimana kompatibilitas MRI (non-feromagnetik) sangat penting

Teknik Kelautan dan Bawah Laut

Laju korosi batang titanium dalam air laut efektif 0,025 mm/tahun —dibandingkan 0,5–1,5 mm/tahun untuk 316L—sehingga siklus servis bebas perawatan selama 25 tahun dapat dicapai. Kegunaan utama:

• Batang pengikat bejana tekan laut dalam dan tangki pemberat diberi nilai hingga 600 bar (kedalaman 6.000 m) menggunakan batangan Grade 5 per ASTM B348
• Penempaan poros baling-baling untuk kapal angkatan laut — Kelas 2 memberikan kekebalan terhadap korosi tanpa mengorbankan anoda
• Lembaran tabung penukar panas pabrik desalinasi di Kelas 2 per ASTM B348 dan ASME SB-348
• Baut akar sudu turbin pasang surut dan mooring anchor pins in Grade 5

Pengolahan Kimia dan Energi

Di pabrik klor-alkali dan reaktor kimia basah, titanium mengungguli Hastelloy dengan biaya per unit volume yang lebih rendah. Aplikasi khusus meliputi:

• Penopang elektroda sel elektrolitik — Batang kelas 1 untuk konduktivitas dan sifat mampu bentuk maksimum
• Poros reaktor asam nitrat dan asam asetat — Batangan kelas 2, suhu servis hingga 250 °C
• Poros pompa asam klorida — Kelas 7 (Ti-0.2Pd, ASTM B348 Kelas 7 ) dimana korosi celah asam pereduksi merupakan modus kegagalannya
• Pengencang wadah penyimpanan limbah nuklir — Kelas 12 (Ti-0,3Mo-0,8Ni) untuk kekuatan gabungan dan ketahanan terhadap asam pereduksi

Motorsport dan Otomotif Berkinerja Tinggi

Peraturan Formula 1 mengizinkan titanium pada bagian suspensi tegak, poros girboks, dan pengencang roda di mana penghematan bobot secara langsung berarti waktu putaran. Batangan kelas 5 dikerjakan hingga AMS 4928 menyediakan a pengurangan berat badan sebesar 40%. atas komponen baja setara tanpa kehilangan umur lelah pada ambang batas siklus 10⁷.

Dimensi Standar dan Spesifikasi Pengadaan

Batangan titanium tersedia dalam profil bulat, heksagonal, persegi, dan datar (persegi panjang). Tabel berikut merangkum dimensi stok standar dan spesifikasi yang mengatur.

Opsi penyelesaian permukaan meliputi: kerak canai panas (HRD) , cold-drawn bright annealed (CDBA), dan centerless-ground (toleransi ±0,05 mm). Aplikasi dirgantara dan medis biasanya mewajibkan ground bar tanpa pusat dengan kemampuan penelusuran sertifikat pabrik hingga nomor panas.

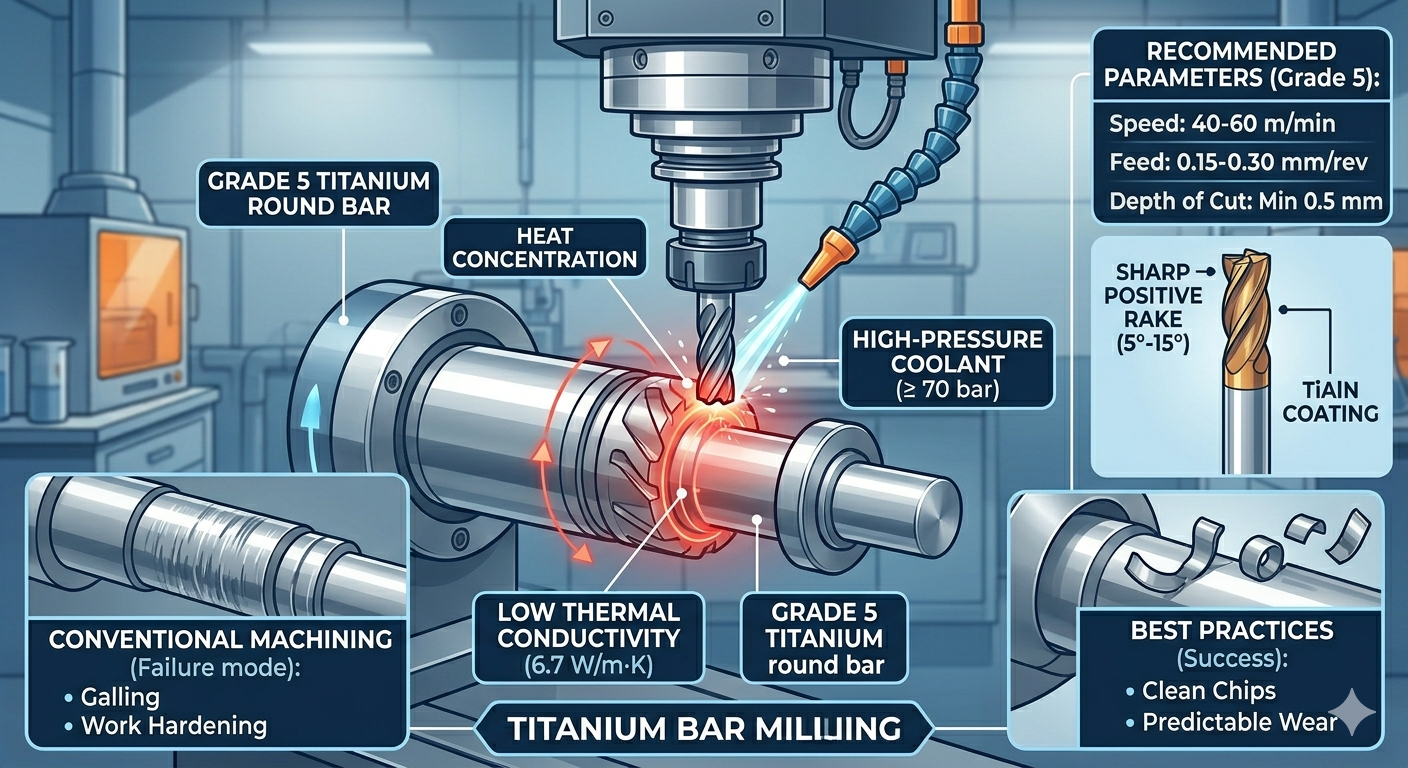

Pemesinan Titanium Bar: Tantangan dan Praktik Terbaik

Konduktivitas termal Titanium yang rendah ( 6,7 W/m·K untuk Kelas 5 , dibandingkan 16,3 W/m·K untuk 316L) menyebabkan panas terkonsentrasi pada ujung tombak dan bukannya hilang melalui chip. Tanpa parameter proses yang benar, tepian yang terbentuk, pengerasan kerja, dan kerusakan pahat akan mengakibatkan kegagalan penyisipan yang cepat dan penolakan dimensi.

Parameter Pembubutan yang Direkomendasikan untuk Batang Kelas 5

• Kecepatan potong: 40–60 m/mnt (sisipan karbida tidak dilapisi atau dilapisi TiAlN, ISO K10–K20)
• Tingkat umpan: 0,15–0,30 mm/rev untuk menjaga agar chip tetap pecah dan menghindari gesekan
• Kedalaman potongan: Minimal 0,5 mm untuk memotong di bawah lapisan yang telah dikeraskan dari lintasan sebelumnya
• Pendingin: Pendingin banjir bertekanan tinggi pada ≥ 70 bar yang diarahkan ke zona pemotongan adalah wajib
• Geometri alat: Penggaruk positif yang tajam (5°–15°) untuk meminimalkan gaya pemotongan dan timbulnya panas

Catatan Penggilingan dan Pengeboran

Untuk penggilingan batangan Kelas 5, penggilingan panjat (konvensional: dihindari) dengan Pabrik akhir berlapis TiAlN 3–5 seruling pada kecepatan permukaan 60–80 m/mnt mempertahankan umur pahat di atas 30 menit per tepi. Pengeboran membutuhkan cairan pendingin melalui spindel; siklus pengeboran peck dengan peck berdiameter 1× mencegah pengepakan chip dan kejang termal di lubang yang dalam.

Nilai CP (Kelas 1–2) kira-kira mesin 30% lebih mudah daripada Grade 5 karena kekuatannya lebih rendah, namun sifatnya yang kenyal masih memerlukan perkakas yang tajam dan kontrol chip yang positif.

Persyaratan Jaminan Mutu dan Sertifikasi

Pengadaan batangan titanium untuk aplikasi penting harus menentukan rantai dokumentasi berikut untuk memastikan ketertelusuran dan kepatuhan:

1. Sertifikat Uji Pabrik (MTC) sesuai EN 10204 3.1 atau 3.2 — komposisi kimia dan hasil uji mekanis yang dapat dilacak nomor panasnya
2. Pernyataan kepatuhan ASTM B348 atau AMS 4928 — mengonfirmasi kesesuaian spesifikasi per tingkatan yang berlaku
3. Laporan Pengujian Ultrasonik (UT). — wajib untuk aerospace bar dengan diameter > 50 mm per AMS 2631 / ASTM E2375
4. Analisis kimia (OES atau ICP) — memverifikasi kandungan oksigen untuk ELI Kelas 23 (≤ 0,13% berat) per ASTM F136
5. Sertifikat Sistem Manajemen Mutu ISO 9001:2015 / AS9100D dari pabrik — dibutuhkan oleh sebagian besar OEM dirgantara dan medis Tier 1
6. Deklarasi REACH / RoHS untuk Kelas 7 (kandungan paladium memerlukan pengungkapan konflik-mineral dalam rantai pasokan UE)

Panduan Pemilihan Kelas berdasarkan Aplikasi

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara batangan titanium Kelas 5 dan Kelas 2, dan bagaimana cara memilihnya?

kelas 2 adalah titanium murni komersial: tidak ada unsur paduan, UTS 345 MPa , ketahanan korosi yang sangat baik, dan sifat mampu bentuk dingin yang mudah. Ini adalah pilihan hemat biaya untuk peralatan proses kimia, penukar panas laut, dan instrumen medis yang tidak memikul beban struktural. Kelas 5 (Ti-6Al-4V) adalah paduan alfa-beta dengan UTS 950 MPa —hampir 3× lebih kuat—tetapi biayanya 20–30% lebih mahal per kilogramnya dan jauh lebih sulit untuk dikerjakan. Pilih Kelas 5 setiap kali komponen menahan beban, kritis terhadap kelelahan, atau berat harus diminimalkan. Pilih Grade 2 ketika ketahanan terhadap korosi adalah pendorong utama dan beban mekanis rendah.

Q2: Mengapa batangan titanium sulit dikerjakan dibandingkan dengan baja tahan karat?

Kombinasi tiga sifat menjadikan titanium menantang: (1) Konduktivitas termal rendah (6,7 W/m·K) berarti panas tidak dapat keluar melalui chip—panas terakumulasi di ujung alat, sehingga mempercepat keausan; (2) Reaktivitas kimia yang tinggi pada suhu tinggi menyebabkan titanium mengelas (empedu) pada ujung tombak, menghasilkan tepian yang terbentuk; (3) Pengerasan kerja —permukaan mengeras pada setiap lintasan, sehingga lintasan berikutnya harus memotong di bawah lapisan tersebut. Manajemen kecepatan potong yang benar (≤ 60 m/mnt), cairan pendingin bertekanan tinggi (≥ 70 bar), perkakas rake positif yang tajam, dan kedalaman potong minimum 0,5 mm menyelesaikan ketiga masalah tersebut dan memberikan umur pahat yang dapat diprediksi.

Q3: Apakah batangan titanium benar-benar biokompatibel? Standar apa yang mengkonfirmasi hal ini?

Ya. Titanium membentuk lapisan oksida TiO₂ inert yang stabil yang mencegah pelepasan ion ke dalam jaringan. Bukti klinis selama puluhan tahun mengkonfirmasi sitotoksisitas yang dapat diabaikan dan tidak ada laporan respon alergi sistemik—tidak seperti paduan yang mengandung nikel. Untuk kepatuhan terhadap peraturan, biokompatibilitas diatur oleh ISO 10993-1 (evaluasi biologis alat kesehatan) dan ISO 10993-5 (uji sitotoksisitas). Kesesuaian tingkat material dikonfirmasi oleh ASTM F136 (Kelas 23 untuk implan) dan ISO 5832-3 . Perhatikan bahwa beberapa pasien menunjukkan kepekaan terhadap vanadium; dalam kasus tersebut, paduan bebas vanadium seperti Ti-6Al-7Nb (ISO 5832-11) ditentukan sebagai gantinya.

Q4: Dapatkah batang titanium dilas, dan tindakan pencegahan apa yang diperlukan?

Batangan titanium dapat dilas menggunakan Pengelasan GTAW (TIG). dengan kawat pengisi yang sesuai dengan kelasnya. Persyaratan kritisnya adalah pelindung gas inert : titanium menyerap oksigen, nitrogen, dan hidrogen di atas 400 °C, menyebabkan penggetasan. Hal ini memerlukan pelindung gas tambahan (99,999% argon), kebersihan area las (penghapusan IPA, tanpa gemuk), dan kontrol suhu antar lintasan yang ketat di bawah 150 °C. Kualitas las diverifikasi per AWS D1.9 (titanium struktural) atau ASME Bagian IX (peralatan tekanan). Perlakuan panas pasca pengelasan (PWHT) pada suhu 540–600 °C dalam ruang hampa atau argon digunakan untuk menghilangkan tegangan sisa pada pengelasan Kelas 5.

Q5: Bagaimana batang titanium dibandingkan dengan paduan aluminium untuk penghematan berat dirgantara?

Paduan aluminium (misalnya, 7075-T6: UTS 572 MPa, kepadatan 2,81 g/cm³, kekuatan spesifik ~204 MPa·cm³/g) menyamai atau sedikit melebihi titanium Kelas 5 dalam kekuatan spesifik pada suhu kamar. Namun, titanium tetap bertahan sifat mekanik penuh hingga 315 °C di mana aluminium terdegradasi tajam di atas 150 °C. Titanium juga memberikan ketahanan terhadap korosi yang unggul tanpa perawatan permukaan dan menawarkan ambang kelelahan yang lebih tinggi. Pilihan tekniknya adalah: aluminium untuk struktur non-termal dan sensitif terhadap biaya; titanium untuk aplikasi bagian panas, kritis terhadap kelelahan, atau lingkungan korosif yang massanya juga dibatasi.
