Cara Memilih Cakram Bulat Titanium Industri: Panduan Pembeli

Mengapa Cakram Bulat Titanium Bernilai Premium

Rasio kekuatan terhadap berat Titanium kira-kira dua kali lipat dari baja tahan karat dengan berat sekitar 40% lebih sedikit. Ketahanannya terhadap korosi di air laut, lingkungan yang kaya klorin, dan cairan tubuh manusia tidak tertandingi oleh sebagian besar logam pada umumnya. Untuk aplikasi industri yang menuntut, properti ini membenarkan harga premium yang biasanya berlaku 5–10× lebih tinggi dari baja tahan karat 316L per kilogram.

Cakram bundar secara khusus digunakan sebagai dudukan katup, impeler pompa, blanko flensa, komponen penukar panas, blanko implan bedah, dan kelengkapan sekat ruang angkasa. Geometrinya — datar, melingkar, dan simetris — menjadikannya titik awal yang serbaguna untuk pemesinan CNC.

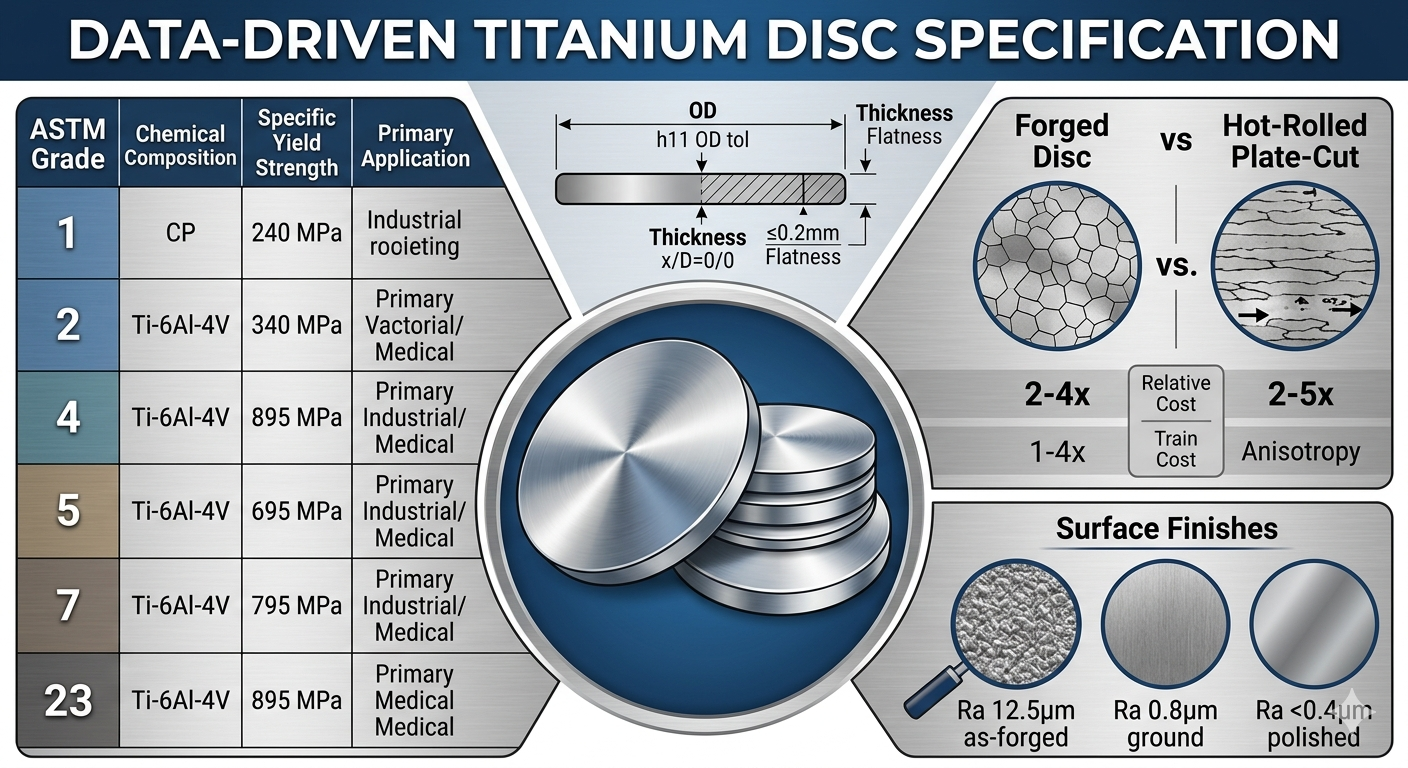

Memahami Nilai Titanium: Keputusan Paling Penting

Titanium bukanlah bahan tunggal. Ada lebih dari 30 nilai yang ditetapkan ASTM, tetapi sebagian besar pembeli industri bekerja dalam daftar enam nilai. Memilih nilai yang salah adalah kesalahan termahal yang bisa Anda lakukan.

Tingkat 2 adalah standar bagi sebagian besar pembeli industri karena menyeimbangkan ketahanan terhadap korosi, kemampuan mesin, dan ketersediaan. Tingkatkan ke Kelas 5 hanya bila beban struktural menuntutnya. Pilih Kelas 7 atau Kelas 12 ketika lingkungan termasuk pereduksi asam yang akan menyerang nilai CP standar.

Spesifikasi Dimensi: Apa yang Harus Diukur dan Diverifikasi

Cakram bundar titanium memiliki empat dimensi utama. Masing-masing harus ditentukan dengan jelas dalam pesanan pembelian Anda untuk menghindari ketidaksesuaian bagian.

Diameter Luar (OD)

Disk stok standar tersedia dari OD 10 mm hingga 1.000 mm , meskipun sebagian besar kelompok stok gudang antara 50 mm dan 500 mm. Untuk OD di atas 600 mm, perkiraan waktu tunggu pesanan khusus adalah 8–14 minggu. Tentukan kelas toleransi: h11 (±0,1–0,4 mm) untuk penggunaan industri umum, atau h8/h9 untuk rakitan presisi.

Ketebalan

Disk biasanya berkisar dari Tebal 1 mm hingga 150 mm . Di bawah 3 mm, kerataan menjadi kritis — lengkungan selama pengerolan panas dapat menyebabkan kesalahan paralelisme melebihi 0,5 mm per 100 mm, yang tidak dapat diterima untuk aplikasi katup atau segel. Tentukan toleransi kerataan (misalnya total runout indikator ≤0,2 mm) pada disk apa pun yang lebih tipis dari 5 mm.

Ketebalan-to-Diameter Ratio

Rasio di bawah 1:10 (ketebalan kurang dari 10% diameter) dianggap sebagai cakram tipis dan rentan terhadap distorsi selama pemesinan dan perlakuan panas. Jika aplikasi Anda memerlukan rasio di bawah 1:15, mintalah anil pelepas stres sebagai bagian dari kondisi pasokan.

Toleransi Berat dan Massa

Untuk bagian yang berputar seperti impeler, toleransi massa sama pentingnya dengan toleransi dimensi. Tentukan deviasi berat maksimum ±0,5% jika disk akan digunakan dalam rakitan berputar seimbang. Cakram yang tidak seimbang pada aplikasi kecepatan tinggi dapat menyebabkan frekuensi getaran yang merusak bantalan dalam ribuan jam pengoperasian.

Metode Pembuatan: Ditempa vs. Digulung vs. Dipotong dari Batangan

Cara pembuatan cakram secara langsung mempengaruhi sifat mekanik dan integritas internalnya. Tiga rute produksi mendominasi pasar:

• Potongan cakram/pelat canai panas: Pilihan paling ekonomis. Pelat titanium digulung panas hingga mencapai ketebalan, kemudian blanko bundar dipotong dengan plasma atau waterjet hingga menjadi OD. Struktur butiran bersifat terarah (anisotropik), yang dapat mengurangi umur kelelahan sebesar 10–20% dibandingkan bagian yang ditempa pada orientasi beban tertentu.
• Disk palsu: Sebuah billet ditekan berdasarkan tonase menjadi bentuk cakram mendekati jaring. Ini menyempurnakan struktur butir, menghilangkan porositas, dan menghasilkan sifat mekanik isotropik. Aplikasi luar angkasa dan medis hampir selalu membutuhkan penempaan. Biaya biasanya 2–4× pelat gulung.
• Potongan cakram dari batang bundar: Batangan titanium bundar diiris sesuai ketebalan yang dibutuhkan. Hal ini mempertahankan struktur butiran halus dan tempa dari batangan batangan dan ideal untuk OD kecil (di bawah 100 mm). Harga per kilogramnya lebih mahal dibandingkan potongan pelat untuk diameter besar.

Untuk layanan industri umum (flensa, pengatur jarak, penggunaan struktural yang tidak kritis), cakram potong pelat hemat biaya. Untuk suku cadang yang dibebani secara siklis atau kritis terhadap keselamatan, selalu tentukan suku cadang palsu.

Opsi Penyelesaian Permukaan dan Kapan Masing-masing Penting

Penyelesaian permukaan mempengaruhi kinerja penyegelan, kekuatan lelah, biokompatibilitas, dan biaya pemesinan hilir. Pemasok menawarkan beberapa ketentuan standar:

• Canai panas / ditempa (Ra 3,2–12,5 µm): Skala pabrik hadir. Biaya terendah. Memerlukan pemesinan sebelum digunakan di sebagian besar aplikasi. Cocok sebagai kaldu mentah.
• Acar / buang keraknya (Ra 1,6–6,3 µm): Pengawetan asam menghilangkan kerak pabrik dan mengembalikan lapisan oksida pasif. Baik untuk ketahanan terhadap korosi tanpa pemesinan. Umum untuk komponen industri kimia.
• Tanah (Ra 0,4–1,6 µm): Permukaan tanah datar diperlukan untuk menyegel permukaan, dudukan paking presisi, dan dudukan optik. Biasanya menambahkan $15–$50/disk untuk OD kecil, jauh lebih banyak untuk OD besar.
• Dipoles (Ra <0,4 µm): Dipoles secara elektro atau dipoles secara mekanis. Wajib untuk perangkat medis implan (kepatuhan ISO 10993) dan permukaan kontak makanan/farmasi yang higienis.
• Anodisasi: Lapisan oksida elektrokimia untuk kode warna, peningkatan kekerasan permukaan (~400 HV), atau peningkatan sifat dielektrik. Anodisasi tipe II umum terjadi di lingkungan MRO dirgantara.

Sertifikasi Material dan Persyaratan Penelusuran

Jangan pernah membeli cakram titanium industri tanpa laporan pengujian material (MTR). MTR yang sah mendokumentasikan komposisi kimia (memenuhi ASTM B265, AMS 4928, atau setara), hasil uji mekanis (kekuatan luluh, UTS, perpanjangan), nomor panas/lot, dan akreditasi pabrik (biasanya ISO 17025 atau NADCAP).

Untuk industri tertentu yang diatur, sertifikasi tambahan berlaku:

• Luar Angkasa: AMS 4928 (Batang/billet Kelas 5), AMS 4911 (lembar/pelat), Formulir FAA 8130-3 atau Formulir EASA 1 untuk suku cadang yang layak terbang.
• Medis / implan: ASTM F67 (CP titanium), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, pengujian biokompatibilitas per ISO 10993.
• Bejana tekan/pipa: ASME Bagian II, Bagian B (ASTM B265 untuk strip/lembar/pelat), PED 2014/68/EU untuk pasar Eropa.
• Nuklir: ASTM B265 Kelas 12 atau 16, dengan NDE tambahan (inspeksi ultrasonik atau radiografi) dan dokumentasi pengadaan ASME NCA-3800.

Minta ketertelusuran panas penuh. Pemasok yang memiliki reputasi baik dapat melacak cakram apa pun kembali ke angka panas leleh aslinya di pabrik titanium — yang penting untuk analisis kegagalan dan audit peraturan.

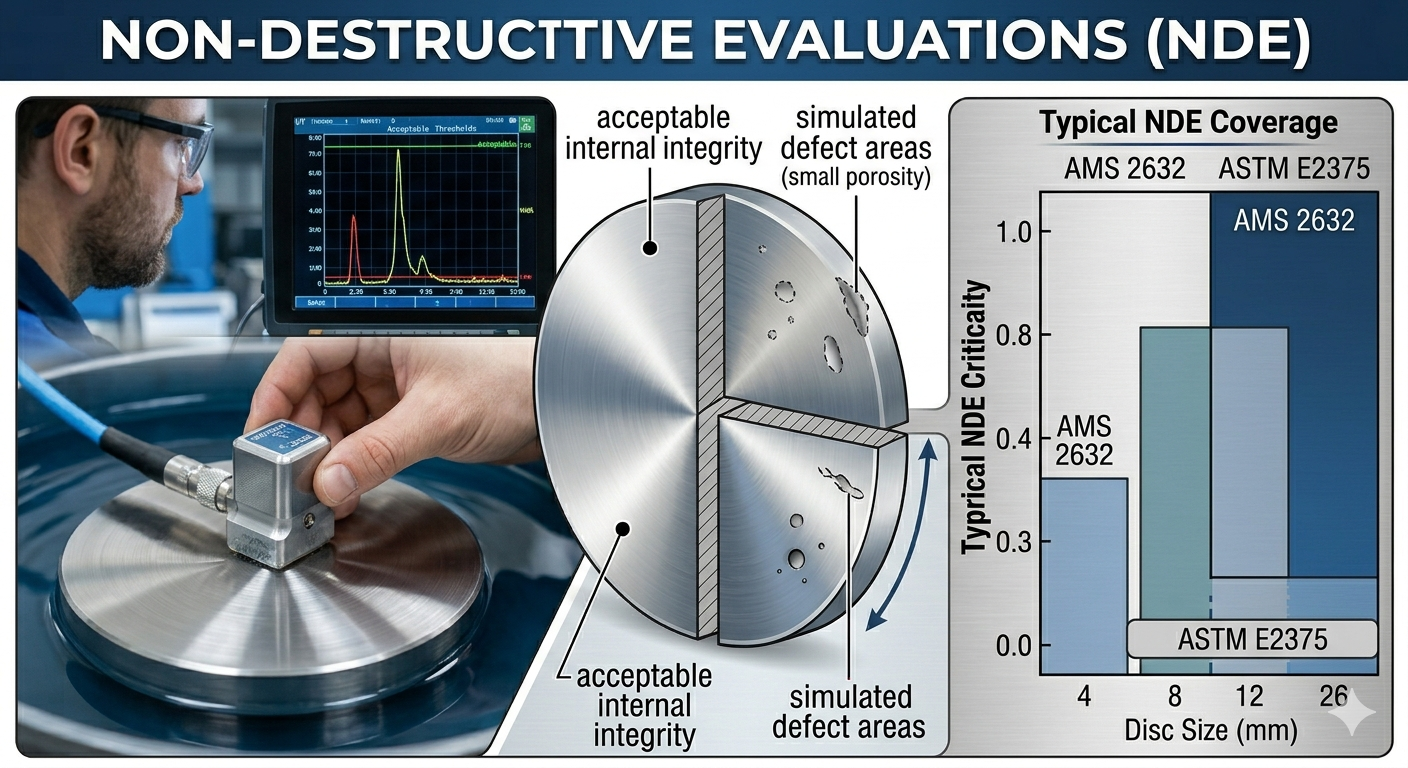

Evaluasi Non-Destruktif: Kapan Memerlukannya

Cacat internal — porositas, inklusi, laminasi — tidak dapat dideteksi secara visual. Untuk disk yang akan membawa beban struktural atau digunakan pada rakitan penting, tentukan NDE dalam pesanan pembelian Anda. Metode umum meliputi:

• Pengujian Ultrasonik (UT): Metode NDE utama untuk cakram titanium dengan ketebalan lebih dari 12 mm. Mendeteksi cacat volumetrik bawah permukaan. Tentukan kriteria penerimaan per AMS 2632 atau ASTM E2375.
• Inspeksi Penetran Cairan (LPI/FPI): Mendeteksi retakan dan porositas yang merusak permukaan. Biaya rendah (~$10–$30 per disk untuk ukuran standar). Tentukan per ASTM E1417 atau AMS 2647 untuk ruang angkasa.
• Pengujian Radiografi (RT): Pencitraan sinar-X atau sinar gamma untuk struktur internal yang kompleks. Digunakan untuk cakram tempa berukuran besar dalam aplikasi nuklir dan bejana tekan.

Sebagai aturan praktis: memerlukan LPI untuk semua cakram yang kritis terhadap keselamatan dan UT untuk cakram tempa dengan ketebalan lebih dari 25 mm . Untuk stok industri umum dengan beban sedang, NDE dapat dihilangkan untuk mengendalikan biaya.

Strategi Pengadaan: Pabrik Langsung vs. Distributor vs. Pasar Spot

Tempat Anda membeli akan memengaruhi harga, waktu tunggu, kualitas dokumentasi, dan risiko pemalsuan — yang semuanya merupakan permasalahan penting dalam rantai pasokan titanium.

Pabrik Langsung

Pembelian langsung dari produsen utama (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) memberikan kemampuan penelusuran terbaik dan harga per kilogram terendah berdasarkan volume. Jumlah pesanan minimum biasanya dimulai pada 500–2.000kg , dengan waktu tunggu 12–20 minggu untuk dimensi khusus. Terbaik untuk program bervolume tinggi dan berjangka panjang.

Distributor Bersertifikat

Distributor bersertifikasi AS9120B atau ISO 9001 membawa stok sesuai ukuran dengan kemampuan penelusuran MTR penuh. Waktu tunggu biasanya 1–3 minggu untuk nilai dan ukuran standar. Harga premium dibandingkan pabrik langsung adalah 15–40%, namun jumlah pesanan minimum jauh lebih rendah (terkadang hanya satu potong). Ini adalah saluran yang tepat bagi sebagian besar pembeli industri.

Pasar Spot / Pasar Online

Pasar online dan pedagang spot dapat menawarkan harga yang menarik namun memiliki risiko palsu dan kesalahan penilaian yang tinggi. Investigasi FAA pada tahun 2019 menemukan suku cadang titanium dengan MTR palsu dalam rantai pasokan dirgantara – sebuah masalah yang terus berlanjut di seluruh industri. Jangan pernah membeli cakram titanium yang penting bagi keselamatan dari pemasok tempat yang tidak terverifikasi tanpa verifikasi kimia independen (analisis XRF atau OES).

Tolok Ukur Harga dan Penggerak Biaya

Harga titanium tidak stabil dan terkait dengan harga spons mentah, biaya energi, dan siklus permintaan ruang angkasa. Namun, perkiraan kisaran harga distributor untuk cakram stok (berdasarkan data pasar terkini) memberikan tolok ukur yang berguna:

Penggerak biaya terbesar di luar bahan mentah adalah: persyaratan NDE (10–25%), toleransi yang ketat (15–40%), penggilingan permukaan ($15–$100 per cakram), dan dokumentasi sertifikasi ($50–$200 per pesanan untuk dokumen NADCAP/AS9100).

Daftar Periksa Praktis Sebelum Anda Melakukan Pemesanan

Gunakan daftar periksa ini untuk memverifikasi kelengkapan spesifikasi pembelian Anda sebelum mengirimkan permintaan penawaran (RFQ):

1. Tingkat paduan yang ditentukan (misalnya, Tingkat 2 menurut ASTM B265, atau Ti-6Al-4V per AMS 4928)
2. Diameter luar dengan kelas toleransi yang dinyatakan (misalnya, 150 mm ±0,2 mm)
3. Ketebalan with flatness tolerance if below 10 mm
4. Rute produksi yang ditentukan (ditempa / digulung / dipotong batangan)
5. Kondisi suplai dinyatakan (anil, STA, as-rolled)
6. Persyaratan permukaan akhir (as-acar, digiling hingga Ra 0,8 µm, dipoles, dianodisasi)
7. Persyaratan NDE tercantum (LPI per ASTM E1417, UT per AMS 2632, atau tidak sama sekali)
8. Dokumen sertifikasi dan penelusuran yang diminta (MTR, C of C, nomor panas)
9. Kuantitas dan jadwal pengiriman yang terhuyung-huyung
10. Persyaratan pengemasan (dibungkus satu per satu, penghalang kelembapan, tidak ada penumpukan kontak langsung)

RFQ lengkap yang mencakup sepuluh poin akan menghasilkan penawaran harga yang sebanding dari berbagai pemasok dan secara dramatis mengurangi risiko penerimaan suku cadang yang gagal dalam pemeriksaan masuk.
